Velkommen til en rejse gennem de vitale elementer i Picture Archiving and Communication Systems (PACS). Da sundhedsvæsenet fortsætter med at omfavne digitale transformationer, bliver forståelsen af PACS-komponenter afgørende for teknologer og alle involverede i patientpleje.
Denne guide gennemgår kernekomponenterne i PACS, belyser deres roller, og hvordan de samlet forbedrer styringen af medicinske billeder. Hvert element er afgørende for at strømline diagnostik og behandlingsplaner, fra optagelsesenhederne, der digitaliserer billeder, til de sofistikerede netværk, der deler dem.
Uanset om du er en erfaren radiolog eller en sundhedsadministrator, der sigter mod at optimere din facilitets billeddiagnostiske evner, vil denne detaljerede udforskning udstyre dig med viden til at udnytte PACS-teknologi effektivt og sikre effektiv og omfattende patientpleje.
Deltag med os, mens vi afdækker, hvordan hver del af PACS bidrager til det større billede af ekspertise i sundhedsvæsenet.
Billedmodaliteter er hjørnestenen i medicinsk billeddiagnostik. I bund og grund fanger disse teknologier billeder af menneskekroppen for at hjælpe med diagnose og behandling.
I Picture Archiving and Communication Systems (PACS) fungerer disse modaliteter som den primære datakilde, der sender detaljerede, vigtige medicinske billeder ind i systemet.
Rollen for disse modaliteter i PACS er kritisk – de optager billeder og tagger dem med metadata, der letter effektiv kategorisering og genfinding inden for PACS-arkitekturen.
Flere typer af billedmodaliteter er integrerede i moderne medicin:
• Magnetisk resonansscanning (MRI): Bruger stærke magnetfelter og radiobølger til at producere detaljerede billeder af organer og væv inde i kroppen.
• Computertomografi (CT-scanninger): Udnytter røntgenstråler til at skabe omfattende tværsnitsbilleder af kroppen, hvilket giver flere detaljer end almindelige røntgenundersøgelser.
• Røntgen: En af de ældste og mest anvendte former for medicinsk billeddannelse, essentiel for diagnosticering af tilstande i brystkassen og knogler.
Hver modalitet vælges baseret på de specifikke diagnostiske behov og den kropsdel, der undersøges. For eksempel er MRI særligt nyttigt til billeddannelse af blødt væv, mens CT-scanninger ofte foretrækkes til hurtige, detaljerede undersøgelser af indre organer, knogler, blødt væv og blodkar.
Standardprotokoller, overvejende DICOM (Digital Imaging and Communications in Medicine), letter integrationen af disse modaliteter med PACS. DICOM muliggør problemfri transmission af medicinske billeder og deres tilknyttede information på tværs af forskellige systemer og enheder inden for sundhedsmiljøer.
Når en af disse modaliteter optager et billede, konverteres det automatisk til et DICOM-format, som inkluderer vitale patientdata og billedspecifikationer. Denne standardisering sikrer, at billederne let kan tilgås, ses og analyseres på tværs af forskellige PACS-arbejdsstationer uanset oprindelse eller type af billedmodalitet.
Denne integration handler ikke kun om lagring; den forbedrer også billedtilgængeligheden. Radiologer og læger kan hente og gennemgå disse billeder fra PACS, ofte fra fjerntliggende steder, hvilket muliggør rettidige og informerede medicinske beslutninger. Denne forbindelse eksemplificerer, hvor afgørende billedmodaliteter er i den overordnede ramme for medicinsk diagnostik og patientpleje, der faciliteres af avancerede PACS-teknologier.
Optagelsesenheder (akvisitionsenheder) er fundamentale for det komplekse PACS-system (Picture Archiving and Communication System).
Disse enheder er specifikt designet til at optage medicinske billeder fra forskellige billedmodaliteter og er integrerede i den problemfri drift af PACS. De bygger bro mellem rå billeddata og digital lagring og sikrer, at hvert optaget billede gengives og gemmes nøjagtigt.
Optagelsesenheder har en kritisk funktion: de optager billeder og konverterer dem til et digitalt format, som PACS kan behandle. Dette indebærer digitalisering af analoge signaler (i tilfælde hvor ældre billedteknologi anvendes) og sikring af, at digitale billeder er formateret korrekt.
Disse enheder indlejrer væsentlige metadata i hvert billede, såsom patient-ID, optagelsesdato og specifikke detaljer, der er relevante for undersøgelsen. Disse metadata er afgørende for at organisere og hente billeder effektivt inden for PACS.
Desuden udfører disse enheder ofte foreløbig billedbehandling for at forbedre kvaliteten af billederne, før de gemmes og ses på PACS, hvilket sikrer, at klinikere har adgang til billeder af højeste kvalitet til diagnose.
Udvalget af optagelsesenheder svarer til rækken af billedmodaliteter, der anvendes i medicinsk diagnostik. For eksempel:
• Digitale radiografipaneler: Disse paneler optager billeder digitalt og er kendt for hurtigt at levere højopløsningsbilleder i røntgensystemer.
• CT-scannere: Disse komplekse maskiner inkluderer indbyggede optagelsesenheder, der håndterer den enorme dataoutput fra CT-scanninger ved at behandle og konvertere det til digitale formater, der let styres af PACS.
• Ultralydsscanningssystemer: Disse udnytter avancerede transducere, der fungerer som optagelsesenheder, og konverterer lydbølger til synlige billeder, der straks er tilgængelige for integration i PACS.
Hver type optagelsesenhed er skræddersyet til at opfylde kravene til den specifikke billedteknik, den understøtter, hvilket sikrer optimal kompatibilitet og ydeevne. Fra de hurtige billedbehandlingskrav i en MRI-scanner til højopløsningsbehovene ved digital mammografi er disse enheder udstyret til at håndtere en række funktionaliteter, hvilket gør dem uundværlige i det digitale billedøkosystem.
I PACS-økosystemet fungerer arbejdsstationer som den kritiske grænseflade, hvor medicinske billeder håndteres digitalt.
Disse kraftfulde computere er skræddersyet til at opfylde de krævende behov inden for medicinsk billeddannelse, hvilket gør det muligt for radiologer og medicinske fagfolk at se, analysere og manipulere digitale billeder effektivt. Deres primære rolle er at levere en pålidelig, højtydende platform, der understøtter den komplekse software, der er nødvendig for detaljerede medicinske billedvurderinger.
Fremvisningssoftwaren, der er indlæst på PACS-arbejdsstationer, er robust og udstyret med værktøjer til at forbedre den diagnostiske proces. Nøglefunktioner inkluderer:
• Avanceret billedbehandling giver brugerne mulighed for at justere lysstyrke, kontrast og zoom på billeder for at se fine detaljer tydeligere, hvilket er essentielt for præcis diagnose.
• Annoteringer og målinger: Softwareværktøjer muliggør tilføjelse af markører, noter og målinger direkte på billederne, hvilket er afgørende for kirurgisk planlægning og sporing af ændringer over tid.
• 3D-rekonstruktion: Nogle avancerede PACS-softwareløsninger kan rekonstruere todimensionelle billeder til tredimensionelle modeller, hvilket giver et mere omfattende overblik over den undersøgte anatomiske struktur.
Disse funktioner er afgørende for at stille præcise diagnoser og er især gavnlige inden for specialer som ortopædi, hvor detaljerede billeder kan have stor indflydelse på behandlingsplaner.
Effektiviteten af en PACS-arbejdsstation påvirkes i høj grad af designet af dens brugergrænseflade. En brugervenlig grænseflade forenkler kompleksiteten i medicinsk billeddannelse, hvilket gør det muligt for medicinsk personale at navigere gennem funktioner nemt og effektivt. Den ideelle grænseflade bør:
• Minimere klik: Reducere antallet af interaktioner, der er nødvendige for at udføre dagligdags opgaver, hvilket fremskynder arbejdsgangen.
• Intuitivt layout: Arrangere værktøjer og menuer logisk, så nye brugere kan lære systemet hurtigt, og erfarne brugere kan arbejde effektivt.
• Tilpasning: Tillade brugere at justere layoutet og indstillingerne, så de passer til deres personlige præferencer og de specifikke behov for deres medicinske speciale, som kan variere betydeligt fra radiologi til kardiologi.
Disse aspekter af grænsefladedesignet bidrager til driftseffektivitet og reducerer brugernes kognitive belastning, så de kan fokusere mere på diagnostiske opgaver end på at navigere i softwaren.
Veludformede arbejdsstationer og software er ikke bare værktøjer, men aktive deltagere i den diagnostiske proces. De forbedrer sundhedspersonalets evner og forbedrer i sidste ende patientresultater gennem bedre og hurtigere diagnostiske tjenester.
Efterhånden som teknologien udvikler sig, fortsætter disse systemer med at tilpasse sig og inkorporere mere intuitive designs og funktioner, der imødekommer behovene i moderne medicinske miljøer.
Arkivservere udgør rygraden i et PACS-system og leverer robuste lagringsløsninger til de enorme mængder af billeddata, som sundhedsfaciliteter genererer dagligt.
Disse servere er ikke bare lagre; de organiserer og styrer medicinske billeder og tilknyttede diagnostiske data effektivt, hvilket sikrer, at hver byte data kan hentes og gennemgås, når det er nødvendigt. Dette er afgørende i miljøer, hvor sammenligning af historiske data er nødvendig for nøjagtig diagnose.
Teknologien, der driver disse servere, er designet til både effektivitet og pålidelighed:
• Datakomprimering: For at håndtere massive datavolumener bruger arkivservere sofistikerede komprimeringsalgoritmer, der reducerer den nødvendige lagerplads pr. billede uden at miste billedkvalitet, hvilket er afgørende for detaljeret medicinsk analyse.
• Redundans: Disse systemer anvender ofte redundansteknikker såsom RAID-konfigurationer (Redundant Array of Independent Disks), der sikrer, at der ikke sker datatab, selvom en disk fejler. Denne redundans er essentiel for at opretholde dataintegritet og kontinuerlig adgang til medicinske journaler.
Sikkerhed er altafgørende inden for medicinsk billeddannelse på grund af den følsomme karakter af de lagrede data. Arkivservere er udstyret med flere lag af sikkerhedsforanstaltninger:
• Kryptering: Data i hvile og under transmission krypteres ved hjælp af avancerede krypteringsstandarder, hvilket sikrer, at uautoriserede personer ikke kan få adgang til eller fortolke dataene.
• Adgangskontrol: Der implementeres strenge adgangskontroller, der kræver brugergodkendelse og opretholder detaljerede adgangslogfiler for at spore, hvem der har tilgået data og hvornår. Dette hjælper med at opretholde overholdelse af regler som HIPAA, der kræver streng håndtering og fortrolighed af patientinformation.
• Regelmæssige audits: Sikkerhedsprotokoller inkluderer regelmæssige audits for at identificere og rette potentielle sårbarheder, hvilket sikrer, at systemets forsvar forbliver robust mod skiftende trusler.
Disse servere er mere end blot lagerfaciliteter; de er et kritisk aktiv i den digitale infrastruktur i moderne sundhedspleje, der ikke kun leverer lagring, men også sikkerhed og datastyringsløsninger, der opretholder integriteten og tilgængeligheden af vitale medicinske data. Efterhånden som teknologien udvikler sig, fortsætter disse serveres muligheder med at udvikle sig og tilbyde mere avancerede funktioner, der forbedrer den samlede effektivitet og sikkerhed af PACS-systemer.
Rygraden i ethvert Picture Archiving and Communication System (PACS) er dets kommunikationsnetværk, som håndterer den tunge opgave med at transmittere billeddata på tværs af forskellige punkter i et sundhedsmiljø.
Den gnidningsløse drift af et PACS afhænger i høj grad af disse netværk, som forbinder forskellige systemkomponenter, såsom scannere, arkivservere og arbejdsstationer, hvilket muliggør dataadgang og -deling i realtid.
Effektiviteten af et PACS-netværk afhænger af flere nøglekomponenter:
• Routere og switche: Disse enheder dirigerer datatrafik effektivt over netværket og sikrer, at billeddata når deres tilsigtede destination hurtigt og uden flaskehalse. De er afgørende for at opretholde strømmen af store billedfiler, typisk for medicinsk billeddannelse.
• Firewalls: Som portvagter giver firewalls et kritisk sikkerhedslag, der kontrollerer indgående og udgående netværkstrafik baseret på sikkerhedsregler. Dette er vitalt for at beskytte følsomme medicinske data mod uautoriseret adgang.
Givet den følsomme karakter af medicinske data, skal kommunikationsnetværk inden for PACS overholde strenge sikkerheds- og overholdelsesstandarder:
• Datakryptering: For at beskytte privatliv og integritet krypteres data, der transmitteres over netværket, hvilket gør det ulæseligt for alle uden autoriseret adgang.
• Overholdelsesstandarder: Netværk skal overholde sundhedsinformationslovgivning, såsom HIPAA i USA, der fastsætter standarder for beskyttelse af sundhedsoplysninger. Overholdelse sikrer, at netværket ikke kun er sikkert, men også juridisk holdbart.
• Regelmæssige sikkerhedsvurderinger: For at følge med skiftende trusler gennemgår netværk regelmæssige sikkerhedsvurderinger og opdateringer. Denne proaktive tilgang hjælper med at identificere sårbarheder og anvende nødvendige patches eller sikkerhedsforbedringer.
Robustheden af kommunikationsnetværk inden for PACS handler om at opretholde driftseffektivitet og sikre, at hver komponent fungerer problemfrit i et sikkert og kompatibelt miljø.
Efterhånden som teknologien udvikler sig, udvikler disse netværk sig også og inkorporerer nyere teknologier, der lover endnu større effektivitet og sikkerhed, hvilket gør dem uundværlige i det moderne sundhedslandskab.
Et centralt aspekt af moderne sundheds-IT-infrastruktur er den problemfri integration af PACS med Radiologi-informationssystemer (RIS) og elektroniske helbredsjournaler (EHR). Denne integration muliggør en strømlinet informationsstrøm på tværs af forskellige systemer, hvilket forbedrer sundhedspersonalets evne til at få adgang til og udnytte data effektivt.
PACS interagerer med RIS for at styre billedbestillinger og spore radiologirapporter, hvilket linker diagnostiske billeddata direkte til patientens bredere medicinske journal, der administreres i EHR-systemet.
Denne forbindelse sikrer, at når en radiolog optager og uploader et billede til PACS, kan billedet ses sammen med patientens medicinske historie, laboratorieresultater og anden diagnostisk information gemt i EHR.

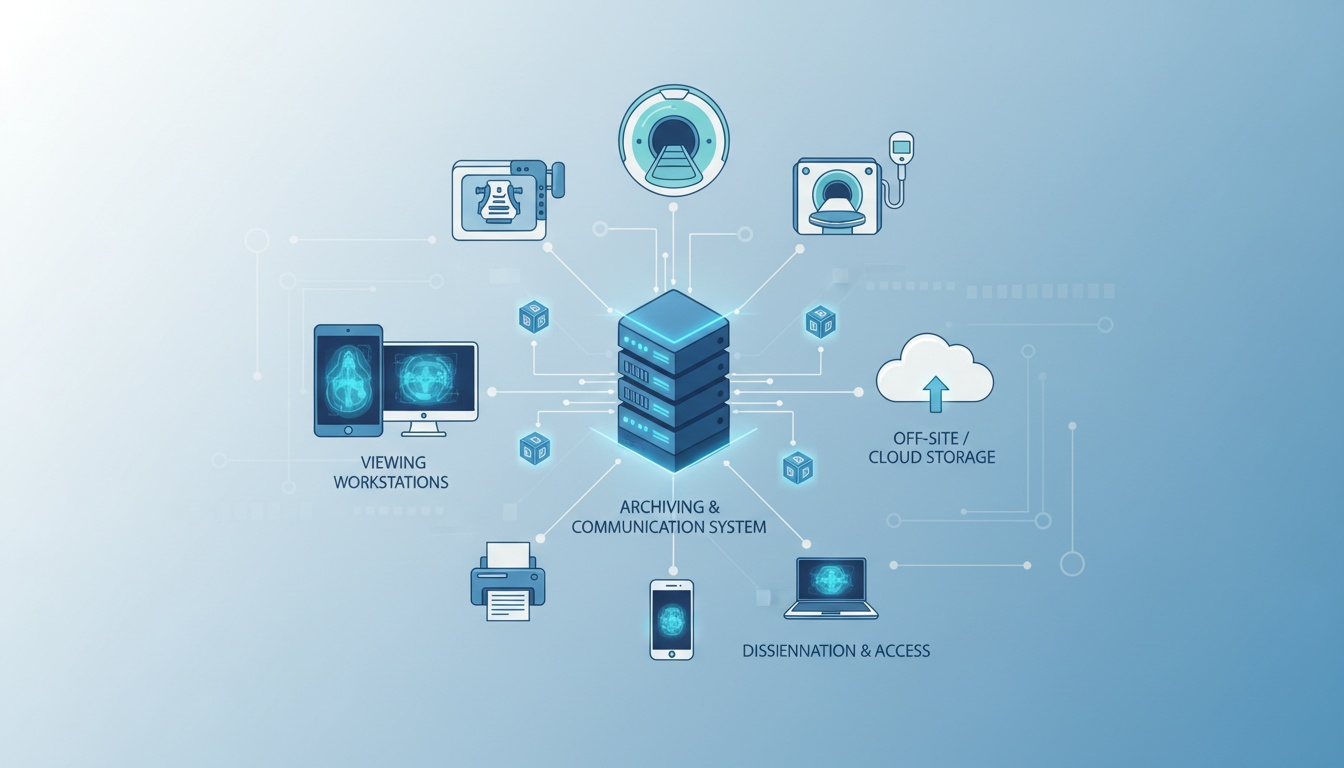

 - Created by PostDICOM.jpg)
• Forbedret datatilgængelighed: Med PACS integreret i EHR og RIS er medicinske billeder let tilgængelige for alle autoriserede sundhedsudbydere, uanset placering. Denne tilgængelighed er afgørende for konsultationer og kan fremskynde diagnose- og behandlingsprocesser betydeligt.
• Workflow-effektivitet: Integration minimerer de trin, der kræves for at få adgang til patientinformation og billeder. Læger og radiologer behøver ikke at skifte mellem flere systemer; i stedet har de en samlet grænseflade, der giver alle nødvendige data, hvilket reducerer tid og potentielle fejl.
• Forbedret patientpleje: Øjeblikkelig adgang til komplette patientjournaler og tilknyttede billeder fører til bedre informerede beslutninger, mere præcise diagnoser og skræddersyede behandlingsplaner. Dette forbedrer ikke kun plejekvaliteten, men forbedrer også patientresultater.
Denne integration repræsenterer et spring mod et mere sammenkoblet sundhedsmiljø, hvor data flyder problemfrit mellem afdelinger, hvilket øger effektiviteten af medicinsk diagnostik og patientstyring. Efterhånden som teknologien skrider frem, forventes dybden af integration kun at stige, hvilket gør omfattende patientpleje mere effektiv og præcis.
Komponenterne i PACS – lige fra avancerede billedmodaliteter og optagelsesenheder til robuste arkivservere og omfattende kommunikationsnetværk – udgør rygraden i moderne medicinsk billeddannelse.
Integrationen af disse systemer strømliner radiologiske arbejdsgange og bygger bro mellem forskellige sundhedsinformationssystemer, hvilket forbedrer kvaliteten og hastigheden af patientpleje.
Da teknologien fortsætter med at udvikle sig, gør potentialet for PACS til at transformere leveringen af sundhedsydelser det også. Med løbende fremskridt inden for AI, maskinlæring og telemedicin er PACS indstillet til at spille en endnu mere afgørende rolle i diagnostisk præcision og tilgængelighed.
Denne udvikling understreger vigtigheden af at vælge en PACS-udbyder som PostDICOM, der forbliver på forkant med innovation. Dette sikrer, at sundhedsfaciliteter er udstyret med de bedste værktøjer til at imødekomme kravene i moderne medicin.
At omfavne PACS betyder ikke bare at vedtage ny teknologi, men at fremme en kultur af effektivitet og sikkerhed i sundhedsvæsenet, hvor hver komponent arbejder problemfrit for at støtte sundhedspersonale og forbedre patientresultater.
|
