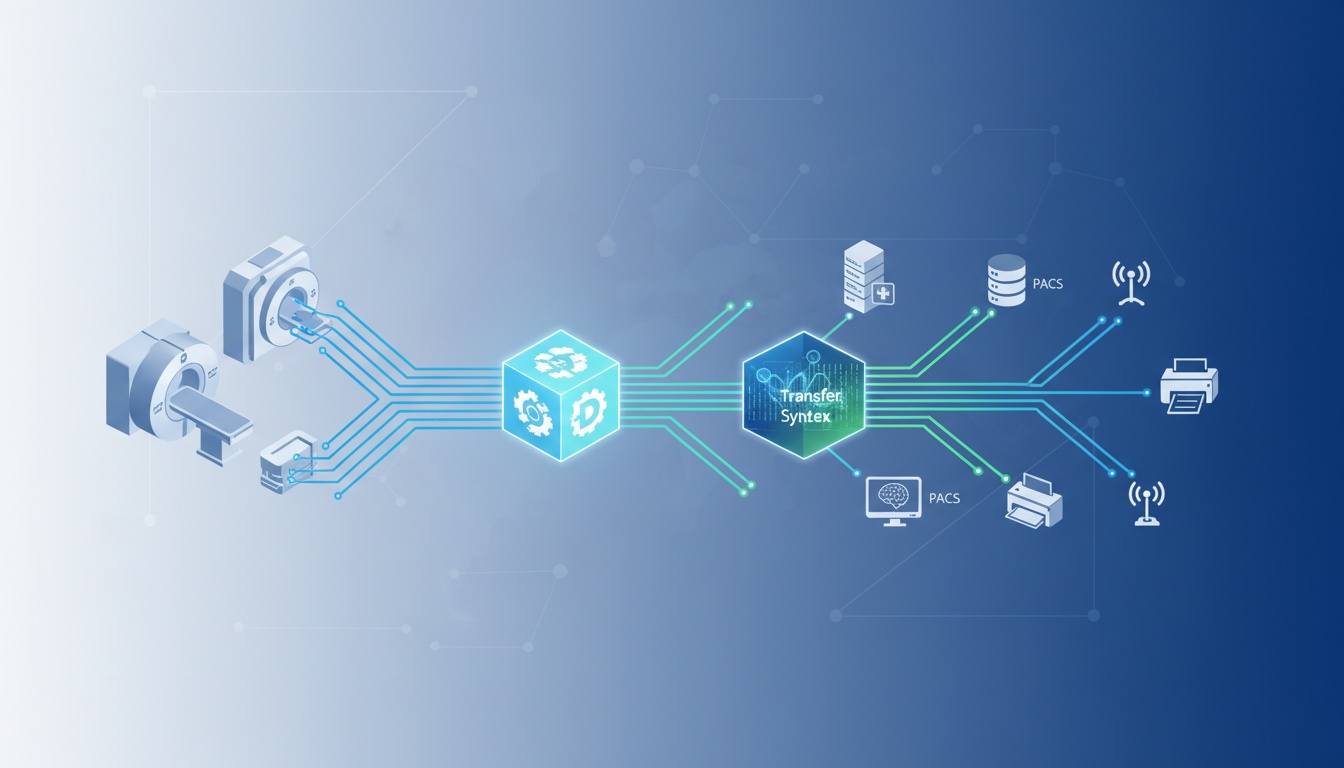

Medicinske billedbehandlingssystemer skal kunne forstå formatet af DICOM-billeder for at kunne gemme, overføre og vise dem. En modalitet, en CT- eller MR-scanning, ultralyd eller billeddiagnostisk undersøgelse kan overføres fra en modalitet til en modalitet PACS, et cloud-arkiv, en web-fremviser og en delingsplatform. Som en del af denne proces er en teknisk detalje vigtig: DICOM Transfer Syntaks.
Transfer-syntaks kan påvirke måden, data i billeder kodes på, om billedet komprimeres, og om systemet kan åbne og vise billedet korrekt. Når det kommer til webbaseret DICOM-visning og -samarbejde, påvirker det direkte kompatibilitet, ydeevne, lagring og arbejdsgange for billeddeling.
DICOM Transfer Syntaks specificerer, hvordan DICOM-data kodes, når de lagres eller overføres. Det beskriver for et PACS, en arbejdsstation, en cloud-platform eller en DICOM-fremviser, hvordan billeddataene skal læses, herunder komprimeringsformat, værdirepræsentation og byte-rækkefølge.
Transfer Syntaks er svaret på spørgsmålet: Kan dette system korrekt afkode og vise dette DICOM-billede?
Hvis et system ikke understøtter den transfer-syntaks, der bruges i en fil, vil billedet muligvis ikke åbne, kræve konvertering eller skulle hentes fra et andet system, der understøtter transfer-syntaksen.
DICOM Transfer Syntaks er en samling regler for kodning af DICOM-objekter, når de overføres mellem systemer. Disse regler specificerer metoden, hvormed datasættet skrives, og metoden, hvormed det modtagende system skal fortolke det.
Et DICOM-objekt indeholder typisk:
• Information om patient, undersøgelse, serie, modalitet og teknisk information (metadata)
• Dataene i billedet (pixeldata)
Transfer Syntaks bruges til at informere den modtagende software om, hvordan den information skal afkodes. Derfor er det vigtigt for PACS, diagnostiske fremvisere, cloud-platforme, billedarkiver og sikre delings-workflows.
For eksempel kan du have to DICOM-filer, der begge indeholder CT-billeder: en ukomprimeret og den anden med en komprimeret transfer-syntaks. Fremvisere skal vise billedet korrekt, og dette kræver den korrekte syntaks.
Der findes forskellige DICOM Transfer Syntakser, hver tildelt en identifikator kendt som et Transfer Syntaks UID. Dette UID specificerer præcis, hvordan dataene er blevet kodet.
For eksempel kan UID'erne betyde ukomprimeret, JPEG Lossless, JPEG 2000 eller et andet komprimeret format. UID'et hjælper fremviseren, PACS'et eller cloud-systemet med at vælge en passende afkodningsmetode.
Denne information kan ses af tekniske brugere via DICOM-metadata. PostDICOM tilbyder en billedmetadata-fremviser til tekniske metadata (inklusive DICOM-tags), som kan være nyttig til at undersøge billedattributter eller fejlfinde kompatibilitetsproblemer.
Valget af transfer-syntaks varierer afhængigt af billedbehandlingssystemet, lagringspolitikken, kompressionskravene og fremviserkompatibiliteten.
| Type af Transfer Syntaks | Hvad det betyder | Almindelig brug |
| Implicit VR Little Endian | Et bredt understøttet standard DICOM-kodningsformat | Rutinemæssig billedudveksling og bred kompatibilitet |
| Explicit VR Little Endian | Definerer tydeligt værdirepræsentationen i datasættet | Almindelig i moderne DICOM-systemer |
| Tabsfri komprimeret syntaks | Reducerer filstørrelsen uden at fjerne billeddata | Lagring og transmission, når billedkvaliteten skal bevares |
| Tabsgivende komprimeret syntaks | Reducerer filstørrelsen ved permanent at fjerne nogle data | Udvalgte arbejdsgange, afhængigt af klinisk brug, politik og krav |
| Udgået eller ældre syntaks | Ældre formater, der kan have begrænset understøttelse | Ældre arkiver eller ældre billedbehandlingssystemer |
En implementator af en fremviser skal understøtte transfer-syntaksen for en DICOM-fil. Hvis den ikke gør det, vil billedet ikke blive vist eller skal måske konverteres for at kunne vises.
Dette er især kritisk, når billeder ses over internettet, da de kan streames fra cloud-lagring, åbnes i en webbrowser eller deles med nogen uden for den oprindelige facilitet. En DICOM-fremviser, der er kompatibel, bør kunne levere forskellige arbejdsgange til praktisk brug og bør understøtte standard DICOM-billedformater.
Transfer Syntaks kan påvirke:
• Afgør, om billedet åbner korrekt
• Den tid, det tager for billedet at indlæse
• Angiver, om kompression er tilladt• Mængden af lagerplads, der er nødvendig for at gemme billedet• Effektiviteten af at dele og hente filen
En af de mest nyttige komponenter i DICOM Transfer Syntaks er kompression. Medicinske billeder kan være store, især CT- eller MR-undersøgelser med mange snit og andre studier med høj volumen. Kompression kan bruges til at mindske lager- og overførselskrav, men kompressionstypen er relevant.
| Type | Vigtigste fordel | Vigtig overvejelse |
| Ukomprimeret | Nemmere kompatibilitet og ligetil afkodning | Større filstørrelse |
| Tabsfri kompression | Mindre filer uden tab af billeddata | Fremviser og PACS skal understøtte syntaksen |
| Tabsgivende kompression | Meget mindre filer | Bør anvendes med forsigtighed baseret på klinisk formål, billedtype og organisationspolitik |
Når hvert billede er nødvendigt, og dets data ikke må gå tabt, bruges tabsfri kompression ofte. I visse tilfælde kan tabsgivende kompression være passende, men det bør ikke antages at være passende for alle kliniske arbejdsgange. Dette vil afhænge af brugen, politikken og kravene.
 - Created by PostDICOM.jpg)

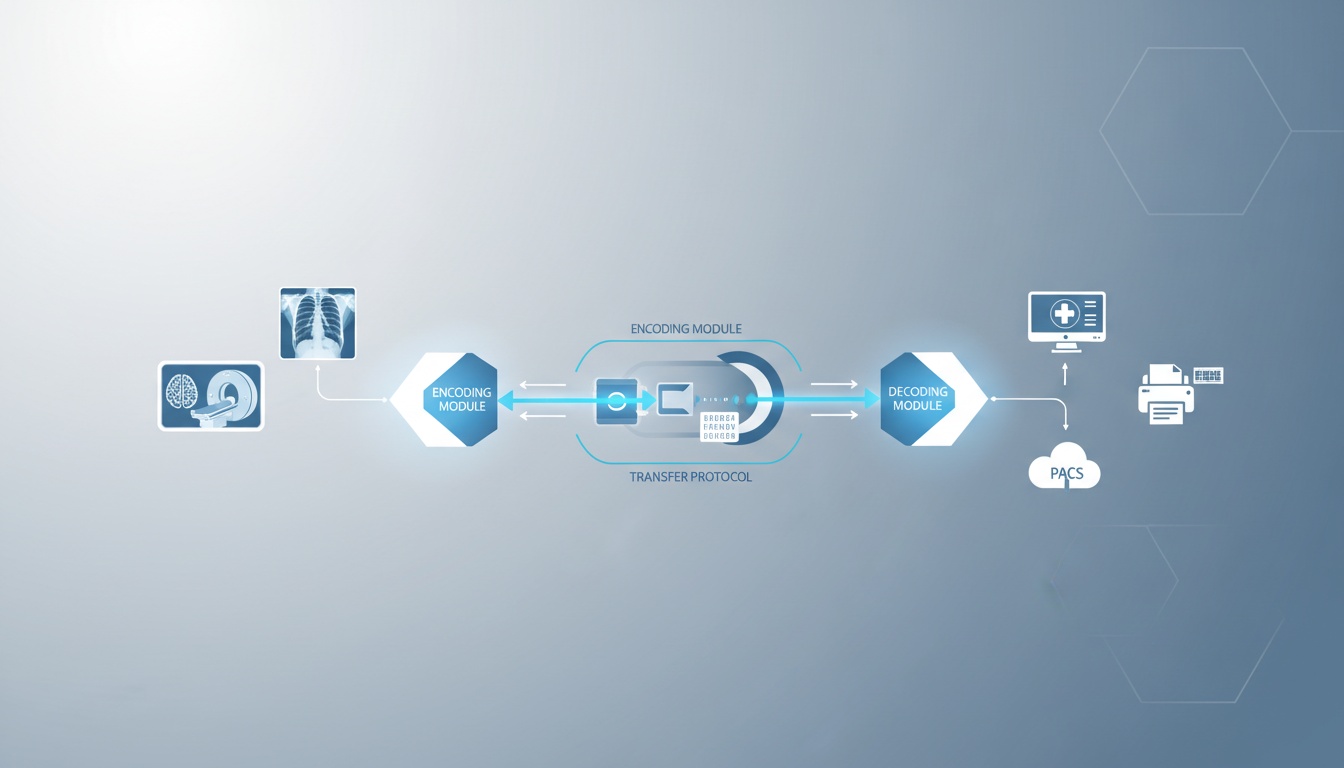

Den traditionelle billedbehandlingsworkflow inkluderer undersøgelser, der erhverves af modaliteterne og gemmes i PACS'et. Sådanne undersøgelser kan derefter tilgås i moderne arbejdsgange via cloud-platforme, gennem en browserbaseret fremviser eller via sikre delingslinks.
Pålidelig lagring, hentning og visning af DICOM-billeder er afgørende for et cloud PACS-miljø. Transfer-syntaks er vigtigt, fordi platformen skal vide, hvilken kodningsmetode billedet bruger, for at se, om det kan konverteres, afkodes eller gengives for at blive vist.
For webbaserede DICOM-workflows kan transfer-syntaksen påvirke:
• Upload af undersøgelser til cloud-lagring
• Hentning af billeder fra PACS eller arkiver
• Visning af undersøgelser i en browser
• Deling af undersøgelser med henvisende læger• Reduktion af lager- og båndbreddeforbrug
• Understøttelse af fjernsamarbejde
Transfer-syntaks er en relevant overvejelse for radiologiske afdelinger, billeddiagnostiske centre, hospitaler og sundheds-IT-teams.
DICOMweb muliggør lagring, søgning og hentning af DICOM-data via webtjenester inden for medicinske billedbehandlingssystemer. Det er nyttigt for cloud-systemer, browsing, integration og billedbehandlingsworkflows via API.
Billeder, der hentes via DICOMweb-tjenester, kan returneres som originalt DICOM, et gengivet billede eller information i et understøttet format. Kompatibilitet med transfer-syntaks kan påvirke hentnings- og visningsprocesserne.
For eksempel, når et DICOM-objekt gemmes i en komprimeret syntaks, skal den modtagende fremviser eller applikation enten kunne håndtere kompressionen eller modtage billedet i en syntaks, der er kompatibel med den.
En mulig forklaring på, at en DICOM-fil ikke åbner i en fremviser, er den anvendte transfer-syntaks. Dette kan ske, når filer leveres med nyere eller mindre populære kompressionsmetoder.
Upload, download eller deling af store, ukomprimerede DICOM-undersøgelser kan tage længere tid. Brugen af en komprimeret transfer-syntaks kan bruges til at reducere filstørrelsen, men det modtagende system skal være i stand til at afkode den komprimerede transfer-syntaks.
Kompatibilitet er en nøglefaktor, når billederne deles med henvisende læger, patienter eller eksterne teams. En sikker arbejdsgang for deling af medicinske billeder kan gøre det meget lettere for brugere at få adgang til undersøgelser uden at være afhængige af CD'er, lokal software eller manuelle filoverførsler.
Pålidelig afkodning, hentning og visning er påkrævet for cloud- og webbaserede workflows. Understøttelse af transfer-syntaks hjælper med at vurdere muligheden for en problemfri visning på tværs af forskellige enheder og placeringer.Bedste praksis for kompatibilitet med Transfer Syntaks
Andre anvendelsestilfælde for at overveje transfer-syntaks inkluderer valg af fremvisere, migrering til PACS, administration af et cloud-arkiv eller planlægning af en arbejdsgang for deling af billeder.
Nyttige praksisser inkluderer:
• Bestem, hvilke transfer-syntakser dit PACS og dine fremvisere understøtter
• Sørg for, at jeres rutinemæssige udvekslinger sker i bredt accepterede formater
• Foretræk tabsfri kompression, når bevarelse af billeddata er påkrævet
• Brug kun tabsgivende kompression, når det er nødvendigt for arbejdsgangen og politikken
• Test hentning/adgang før en storstilet migration
• Tjek DICOM-metadata, når du håndterer kompatibilitetsproblemer
Der er ikke et mål om at bruge én syntaks i alle scenarier. Målet er at vælge formater, der opfylder organisationens kliniske, tekniske, lagrings- og samarbejdskrav.
DICOM Transfer Syntaks specificerer den metode, hvormed DICOM-data kodes til lagring og/eller overførsel. Den specificerer formatet til læsning af data (byte-rækkefølge, dataværdi-repræsentation, kompressionstype).
Transfer Syntaks UID'et er en unik identifikator, der angiver kodningsformatet for en DICOM-fil. Det hjælper PACS-systemer, fremvisere og andre applikationer med at beslutte, hvordan billeddataene skal fortolkes.
Overførselssyntaksen for en DICOM-fil skal understøttes af DICOM-fremviseren. Ellers vil billedet ikke åbne, blive vist, eller det skal konverteres til et understøttet format.
Tabsfri kompression medfører ikke tab af billeddata, men bevarer al information. Tabsgivende kompression kasserer nogle data og reducerer dermed filstørrelsen på bekostning af at kassere information. Brug af tabsgivende kompression afhænger af billedtypen, det kliniske formål og politikken.
Ja. Overførselssyntaksen kan påvirke størrelse, uploadtid, kompatibilitet og muligheden for at åbne undersøgelsen. Dette er især relevant for eksterne samarbejdsworkflows, web-fremvisere og cloud-platforme.
DICOM Transfer Syntaks er et teknisk koncept, men det har en direkte indvirkning på de daglige billedbehandlingsworkflows. Det specificerer formatet af DICOM-data (kodning og afkodning), transmission og afkodning, lagring og visning.
Når du deler DICOM-billeder over internettet eller bruger en webbaseret DICOM-fremviser, vil transfer-syntaksen påvirke kompatibilitet, kompression, indlæsningstid, cloud-lagring og deling. Kendskab til det gør det muligt for sundhedsorganisationer at minimere problemer med billedvisning og lette problemfri billeddeling på tværs af PACS, cloud og online-fremvisere.
|
