Radiologi handler om mere end blot billeder. En CT-scanning er ikke bare en bunke billeder; det er noget, læger bruger til at hjælpe patienter, og det skal indeholde information som, hvornår det blev taget, og hvordan det blev gjort, så læger kan se på det og bruge det til at hjælpe patienten. Det er derfor, radiologi kan fungere med forskellige maskiner på tværs af mange hospitaler og endda forskellige lande. Grunden til, at dette virker, er DICOM-standarden.
DICOM, eller Digital Imaging and Communications in Medicine, er et sæt regler, der siger, hvordan medicinske billeder skal sammensættes, og hvordan maskiner skal tale med hinanden. Det er som en plan for, hvordan et medicinsk billede skal sendes fra en maskine til en anden. Dette er vigtigt, fordi det hjælper maskiner med at kommunikere med hinanden, selvom de er lavet af forskellige firmaer.
Denne guide vil fortælle dig, hvad DICOM er, hvordan det bruges i praksis, og hvordan det hjælper forskellige maskiner med at arbejde sammen. Den vil også fortælle dig, hvorfor radiologi begynder at bruge DICOM på nettet og, i cloud computing, gennem noget kaldet DICOMweb.
DICOM er en standard for udveksling af information inden for medicinsk billeddannelse. Den specificerer:
• Filstruktur: hvordan et billede og dets metadata gemmes sammen som et DICOM-objekt.
• Informationsmodel: hvordan undersøgelser, serier, instanser og identifikatorer repræsenteres.
• Netværkstjenester: hvordan systemer opdager, forespørger, sender og henter billeder og relaterede objekter over et netværk.
DICOM adskiller sig fra de billedformater, vi bruger derhjemme, såsom JPEG og PNG. Disse formater viser os bare billedet. DICOM bruges til medicinsk billeddiagnostik og gemmer en masse vigtig information. Den husker, hvem der tog billedet, hvad det er et billede af, hvornår det blev taget, og hvordan det blev taget. Dette er vigtigt for hospitaler og læger, fordi det hjælper dem med at vide, at billedet er korrekt og nemt at finde. Det hjælper dem også med at vise billedet på en måde, der er sikker for patienten.
DICOM styres af grupper, der sikrer, at det fungerer korrekt. Mange firmaer bruger DICOM, herunder dem, der laver maskinerne, der tager billederne, dem, der laver computerne, der gemmer billederne, og dem, der laver programmerne, der lader læger se på billederne. Selv firmaer, der gemmer billeder online, bruger DICOM. Det er derfor, folk ofte kalder DICOM for det sprog, som medicinske billedsystemer bruger til at tale med hinanden.
Radiologi er noget, der skal forholde sig til mange virksomheder. Et hospital bruger måske ét firma til deres CT-scannere, et andet firma til ultralyd og et tredje til MRI. De kan også have en blanding af arbejdsstationer og arkiver fra forskellige firmaer. Dette er et problem, fordi der ikke er nogen standard, som alle følger. Så hver gang de vil forbinde to systemer, skal de gøre det på en måde, der kan gøre hele systemet lidt ustabilt. Radiologi vil altid skulle arbejde med forskellige firmaer, hvilket er det, der gør det så kompliceret.
DICOM løste dette ved at levere en fælles ramme for:
• Interoperabel billedoptagelse: Modaliteter producerer billeder i en forudsigelig objektstruktur med standardiserede metadatafelter (tags).
• Pålidelig lagring og hentning: PACS/VNA-arkiver kan gemme undersøgelser og indeksere dem konsekvent til senere hentning.
• Diagnostisk visning: Fremvisere kan præsentere billeder med korrekt orientering, afstand, seriegruppering og visningshensigt.
• Workflow-koordinering: Relaterede tjenester (såsom arbejdslister og statusmeddelelser) muliggør konsistens mellem planlægningssystemer og billeddannelsesenheder.
• Deling og samarbejde: DICOM letter udvekslingen af undersøgelser på tværs af afdelinger eller lokationer, samtidig med at den kliniske kontekst bevares.
I dag, hvor radiologi bliver større og flytter til nettet og bruger cloud-lagring, er DICOM stadig meget vigtig. Dette skyldes ofte DICOMweb, som tager ideerne fra DICOM og får dem til at fungere med internettet og ting som HTTP og REST.
For at evaluere DICOM korrekt skal du forstå den underliggende model. DICOM er ikke "bare et filformat". Det er en objektbaseret informationsramme bygget op omkring klinisk workflow og identitet.
DICOM organiserer billeddata i et hierarki, der afspejler den kliniske virkelighed:
• Undersøgelse (Study): en klinisk billeddannelsesbegivenhed (for eksempel "CT Mave/Bækken med kontrast" for en patient på en bestemt dato/tidspunkt).
• Serie (Series): en logisk gruppering inden for undersøgelsen (for eksempel "aksial mave", "koronare reformater" eller "post-kontrast serie").
• Instans (Instance): et enkelt objekt inden for en serie (ofte et enkelt billedsnit, men det kan også være en struktureret rapport, en præsentationstilstand eller andre ikke-billedobjekter).
Dette hierarki er virkelig vigtigt, fordi det hjælper læger med at navigere og finde den information, de har brug for. Når læger ser på undersøgelser, leder de ikke efter et specifikt billede som "image 2742.jpg". I stedet søger de efter noget som "CT-maveundersøgelsen" og ser derefter på de relevante billeder i den undersøgelse. Hierarkiet er kritisk for denne proces, fordi det understøtter navigation, sammenligning og hentning af den tidligere CT-maveundersøgelse.
Et definerende træk ved DICOM er brugen af globalt unikke identifikatorer (UID'er). De vigtigste inkluderer:
• Studyinstanceuid: identificerer undersøgelsen entydigt.
• Seriesinstanceuid: identificerer serien entydigt.
• Sopinstanceuid: identificerer det enkelte objekt (instansen) entydigt.
• Sop Class Uid: identificerer typen af objekt (for eksempel et CT Image Storage-objekt vs et MR Image Storage-objekt).
I praksis gør UID'er det muligt for systemer pålideligt at afstemme, flette, hente og referere til billedobjekter – selv på tværs af leverandører og lokationer. De understøtter også hentningsoperationer og revisionsspor, fordi UID'en er objektets stabile identitet, adskilt fra filnavne eller lokale database-ID'er.
DICOM gemmer metadata i standardiserede felter, der almindeligvis kaldes tags. Disse tags kan inkludere:
• Patient- og undersøgelseskontekst (Patient-ID, Undersøgelsesdato/tid, Accession-numre afhængigt af workflow)
• Optagelsesparametre (Modalitetsindstillinger, Rekonstruktionsinformation, Snittykkelse, Pixelafstand)
• Geometri og orientering (Billedposition, Orienteringsvektorer, Afstand)
• Visningshensigt og farverumsdetaljer
• Udstyrs- og institutionsinformation
Denne information om billederne gør dem nyttige for mennesker og nemme at arbejde med. Det hjælper læger og andre sundhedsprofessionelle med at gennemgå billeder for at måle nøjagtigt, gruppere lignende billeder og nemt finde dem, de har brug for. Informationen hjælper også med opgaver relateret til billederne, såsom at tjekke deres kvalitet, udføre forskning og bruge kunstig intelligens til at analysere dem. Informationen om billederne er vigtig for disse ting, fordi de har brug for mere end bare selve billedet for at forstå dem korrekt.
DICOM har disse ting kaldet Information Object Definitions, der specificerer, hvilken information der er nødvendig eller kan inkluderes for en given billedtype. Dette er virkelig nyttigt, fordi det hjælper med at skabe noget kaldet SOP-klasser. Disse er som kategorier af objekter, som forskellige systemer kan blive enige om. For eksempel kan du have en kategori kaldet "CT Image Storage".
Dette er vigtigt, fordi det ikke er nok bare at sige, at noget understøtter DICOM. Vi skal vide, hvilke ting det understøtter, som hvilke SOP-klasser, hvordan det overfører information, hvilke detaljer det har brug for, og hvilke ekstra ting det kan gøre. Det er derfor, vi har disse ting kaldet konformitetserklæringer.

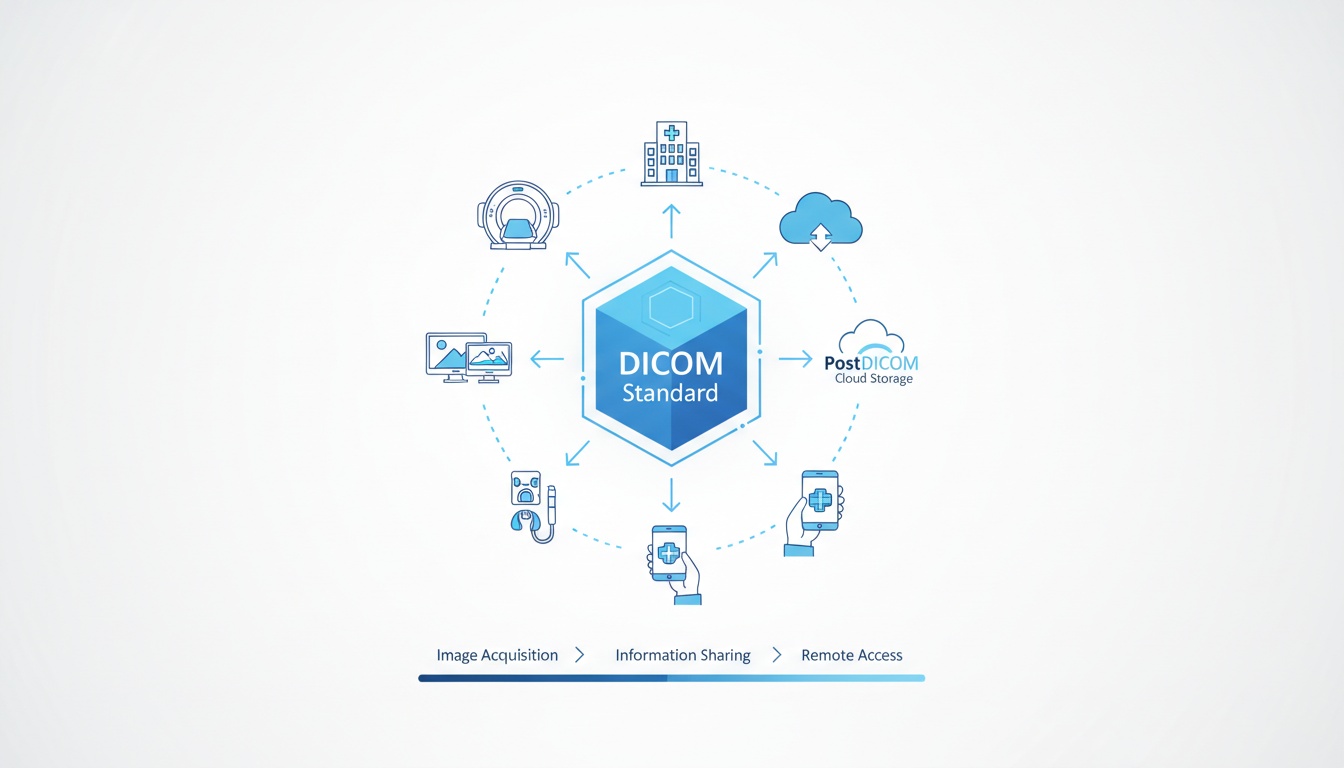

Det følgende diagram viser, hvordan DICOM-billeder bevæger sig rundt på et sted, hvor de ses for at se på billeder af kroppen. Fra de først tages, til de gemmes, ses på for at finde ud af, hvad der er galt, koordineres med andre ting, og deles ved hjælp af noget kaldet DICOMweb.
 - Presented by PostDICOM.jpg)
At forstå dette arkitektoniske flow er essentielt, før man ser nærmere på, hvordan klassiske DIMSE-tjenester og DICOMweb fungerer.
Kommunikationsdelen af DICOM arbejder med noget kaldet DIMSE, som står for DICOM Message Service Element. Du behøver ikke huske hver meddelelsestype, som DICOM Message Service Element bruger. Det er virkelig vigtigt at forstå, hvad DICOM Message Service Element gør, når det arbejder.
C-STORE er den arbejdshest-tjeneste, der bruges, når en modalitet sender optagne billeder til et PACS, VNA eller anden lagringsdestination. Modaliteten pakker billederne som DICOM-objekter og sender dem til en destinationsapplikationsenhed (AE). I mange miljøer bestemmer routingregler, om undersøgelser går til et primært PACS, et specialarkiv, et forskningssystem eller flere destinationer.
C-FIND gør det muligt for et system at forespørge et andet system om information om undersøgelser, serier eller instanser. I praktiske termer tillader det en fremviser eller arbejdsstation at spørge et arkiv: "Har du undersøgelser for denne patient?" eller "Har du serier for denne undersøgelses-UID?" Det er et fundament for søgedrevne workflows i klassiske DICOM-miljøer.
Hentning kan udføres via C-MOVE eller C-GET afhængigt af arkitektur og adgangsmønstre. På et højt niveau gør disse tjenester det muligt for en klient at anmode om undersøgelser/serier/instanser fra et arkiv. I en traditionel PACS-model forespørger fremviseren, vælger en undersøgelse og udløser derefter hentning, så de relevante objekter leveres til visningsmiljøet.
DICOM-billedoverførsel er det, folk lægger mest mærke til, men workflow-tjenester er lige så vigtige. Modalitetsarbejdslisten hjælper med at sikre, at maskinen har patient- og ordreinformationen, før den begynder at tage billeder, så vi ikke får forkert information og skal indtaste det hele igen manuelt. Vi får også beskeder om, hvad der foregår, som når noget er færdigt, hvilket hjælper os med at holde styr på, hvad der sker fra ordren er lavet, til billederne er taget, og alt er afsluttet.
Når vi taler om, hvordan tingene fungerer, er disse tjenester, hvor DICOM-billedoverførsel ikke kun handler om billederne; det handler om at sikre, at alt kører glat. Dette er især sandt på travle steder, hvor vi skal være præcise og få tingene gjort hurtigt, så DICOM bliver rygraden i vores workflow.
Klassisk DICOM-netværk blev designet længe før cloud-native mønstre og browserbaserede applikationer blev standard. Moderne billeddannelsesplatforme har ofte brug for:
• Http/rest-venlig Hentning Og Lagring
• Sikre Adgangsmønstre Kompatible Med Moderne Identitetssystemer
• Web- Og Mobilklienter, Der Ikke Nemt Kan Bruge Klassiske Dicom-protokoller
• Integration Med Analytics Og Ai-tjenester, Der Er Api-drevne
Det er konteksten for DICOMweb, et sæt webbaserede tjenester, der implementerer DICOM-koncepter over HTTP.
QIDO-RS bruges til at forespørge om undersøgelser, serier og instanser via HTTP. Det bringer forespørgselskapaciteter til moderne web-stacks, hvilket er nyttigt for cloud-platforme, web-fremvisere og integratorer, der bygger billeddannelses-workflows ind i bredere kliniske systemer.
WADO-RS muliggør hentning af DICOM-objekter gennem HTTP. Dette er en hjørnesten for web-fremvisere og cloud-baseret distribution, fordi det tillader skalerbare hentningsmønstre, der flugter med CDN'er, moderne sikkerhedsgateways og standard web-infrastruktur.
STOW-RS understøtter lagring af DICOM-objekter i et system over HTTP. Dette bliver vigtigt for cloud-indlæsningsworkflows, import på tværs af lokationer og integrationer, hvor enheder eller tjenester gemmer billeddata på en central platform via web-API'er.
I praktiske strategiske termer gør DICOMweb billeddannelse mere tilgængelig for det bredere software-økosystem uden at gå på kompromis med DICOMs kliniske struktur eller dataintegritet.
Medicinsk billeddiagnostik er ikke et "billedproblem". Det er et problem vedrørende kliniske journaler og workflow. Her er kerneforskellen.
| Funktion | DICOM | JPEG/PNG |
| Struktureret patient- + studiekontekst | ✅ | ❌ |
| Undersøgelses-/Serieorganisering | ✅ | ❌ |
| Konsekvent målegeometri | ✅ | ❌ |
| Standardiseret interoperabilitet | ✅ | ❌ |
| PACS/arkiv-kompatibilitet | ✅ | ❌ |
| Workflow-integration | ✅ | ❌ |
En JPEG kan vise et billede. Den kan ikke pålideligt bære metadataene og workflow-identiteten, som radiologi afhænger af.
Begge tilgange kan sameksistere. Mange systemer bruger klassisk DICOM til modalitet-til-PACS-overførsel og DICOMweb til moderne distribution og integration.
| Dimension | Klassisk DICOM (DIMSE) | DICOMweb |
| Transport | DICOM over TCP | HTTP/REST |
| Bedst til | Modalitetsintegration, ældre PACS-workflows | Web-fremvisere, cloud-distribution, API-integrationer |
| Firewall-venlighed | Ofte sværere | Typisk nemmere |
| Udvikleroplevelse | Specialiseret | Velkendt for moderne udviklere |
| Cloud-native skalering | Mere kompleks | Mere naturlig |
Fra et strategisk perspektiv erstatter DICOMweb ikke klassisk DICOM overalt; det udvider DICOM til miljøer, der kræver web-først adgang og cloud-skalering.
"Understøtter DICOM" er ikke tilstrækkeligt til en teknisk evaluering. Det rigtige spørgsmål er: understøtter DICOM, hvordan?
En DICOM-konformitetserklæring er en leverandørs detaljerede erklæring om, hvad deres system implementerer. Den beskriver typisk:
• Understøttede SOP-klasser (hvilke objekttyper systemet kan sende/modtage/gemme)
• Understøttede Transfersyntakser (komprimerings-/kodningsmetoder)
• Understøttede Tjenester (c-store, C-find, C-move, Worklist, Osv.)
• Attributkrav og adfærdsdetaljer
• Kendte begrænsninger og konfigurationskrav
Når vi planlægger at få systemer til at arbejde sammen, er konformitetserklæringer virkelig vigtige. De er forskellen på at tro, vi kan forbinde systemerne, og faktisk forbinde dem pålideligt. Konformitetserklæringer hjælper os med at afgøre, hvad der går galt, når systemer ikke arbejder sammen, som de burde.
Dette er meget vigtigt for netværk, der spænder over mange lokationer, for eksempel når vi deler medicinske billeder over lange afstande, og når vi flytter vores systemer til skyen. I disse situationer sikrer konformitetserklæringer, at systemer kan udveksle billeder og anden vigtig information uden at miste data eller ødelægge informationen, der beskriver dataene.
Det er almindeligt at høre "DICOM understøtter sikkerhed", men sikkerhed forstås bedst som lagdelt. DICOM kan deltage i sikre arkitekturer, men compliance er en egenskab ved hele systemet, ikke filformatet alene.
I praktiske termer afhænger sikre DICOM-miljøer typisk af:
• Transportsikkerhed: sikre kanaler (ofte TLS) til at beskytte data under transport.
• Adgangskontrol: rollebaserede tilladelser og moderne identitetsintegration (SSO/RBAC).
• Reviderbarhed: logning og sporbarhed af adgangs- og delingshændelser.
• Anonymiserings-workflows: når billeder bruges til forskning eller ekstern deling, skal metadata håndteres passende.
• Datastyring: opbevaringspolitikker, backups, katastrofeberedskab og integritetsvalidering.
Et godt billeddannelsessystem bør håndtere DICOM-objekter med omhu, fordi de er medicinske journaler. Disse journaler skal beskyttes fra det øjeblik, de tilføjes til systemet, når folk tilgår dem, og når de deles med andre. Når vi bruger disse systemer i skyen, skal vi sikre os, at journalerne opbevares sikkert, at kun de rigtige personer kan se dem, og at vi holder øje med, hvad der sker med dem. Det er, hvad hospitaler og myndighederne forventer af os, når det kommer til DICOM-objekter.

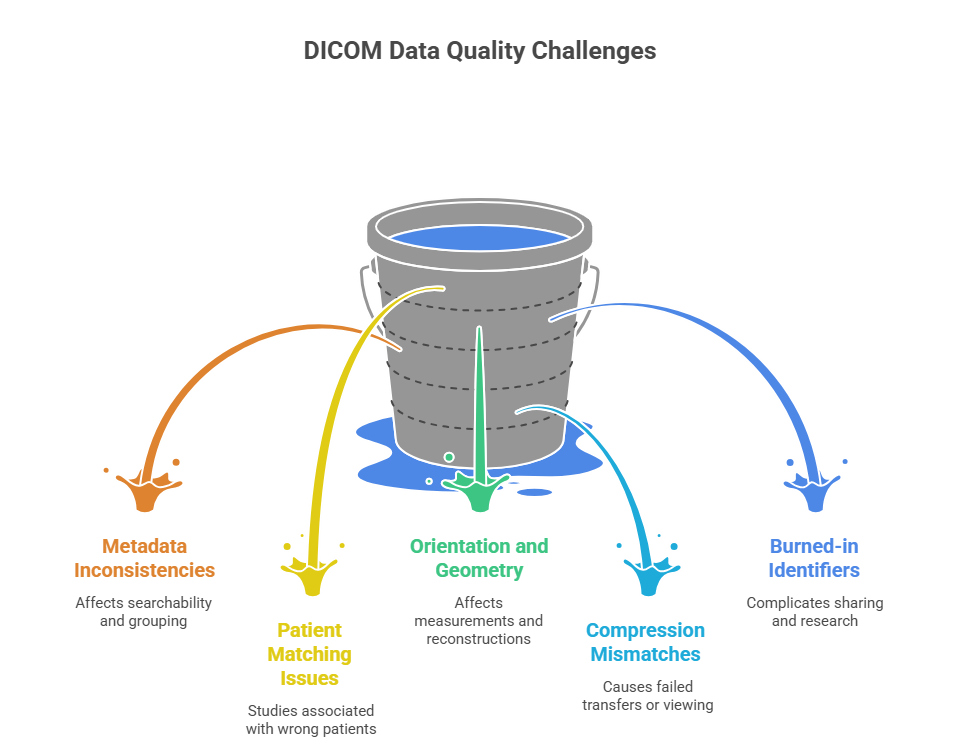

DICOM muliggør interoperabilitet, men virkelige kliniske miljøer står stadig over for tilbagevendende udfordringer. At forstå dem hjælper teams med at designe sikrere workflows og vælge systemer, der reducerer operationel risiko.
• Metadata-inkonsistenser: Forskellige modaliteter og leverandører kan udfylde tags forskelligt. Dette kan påvirke søgbarhed, seriegruppering og downstream-analyse.
• Patient-matchningsproblemer: Hvis demografi indtastes manuelt, eller arbejdslister misbruges, kan undersøgelser blive knyttet til forkerte patientidentifikatorer.
 - Presented by PostDICOM.jpg)
• Orienterings- og geometrifælder: Nøjagtig fortolkning afhænger af korrekt billedorientering og afstand. Fejl i disse felter kan påvirke målinger og 3D-rekonstruktioner.
• Komprimerings- og transfersyntaks-uoverensstemmelser: Ikke alle systemer understøtter alle komprimeringsmetoder lige godt. Dette kan forårsage mislykkede overførsler eller visningsproblemer.
• Indbrændte identifikatorer: Nogle billeder kan indeholde "indbrændt" tekst-overlay med patientinformation. Dette komplicerer ekstern deling og forsknings-workflows.
Et stærkt DICOM-økosystem handler ikke kun om at understøtte standarden; det handler om at implementere validering, afstemning, routing-kontroller og styring for at holde data klinisk sikre.
Efterhånden som radiologi forbedres, stiger vigtigheden af DICOM faktisk, fordi nye måder at arbejde på kræver, at information og identitet er på plads. For kunstig intelligens er informationen i DICOM virkelig vigtig, fordi den giver etiketter og kontekst, der er nødvendige for træning og sikring af, at det fungerer korrekt og sikkert i en klinisk indstilling.
For virksomheder, der håndterer medicinske billeder, hjælper DICOM dem med at kombinere data fra forskellige lokationer, spore ejerskab og sikre, at de kan finde det, de har brug for. For virksomheder, der bruger skyen og udfører radiologiarbejde udefra, gør DICOM det muligt at dele undersøgelser med folk forskellige steder, mens al den vigtige kliniske information bevares.
I dag bruger mange systemer både måden at få DICOM-information på og en nyere måde, der fungerer godt med nettet, så virksomheder kan understøtte gammelt udstyr og nye måder at få adgang til information på samme tid.
Cloud-billeddannelse er ikke bare "lagring et andet sted". Det ændrer, hvordan billeddannelse kan tilgås, deles og operationaliseres.
En cloud-fremadrettet DICOM-strategi muliggør typisk:
• Adgang Fra Hvor Som Helst Mens Diagnostisk Integritet Bevares
• Samarbejds- Og Henvisnings-workflows Uden Skrøbelig Manuel Eksport
• Skalerbar Distribution For Store Undersøgelser Og Multi-site Systemer
• Integration Med Moderne Sikkerheds- Og Identitetskontroller
• Renere Veje For Ai Og Analytics-tjenester
I denne sammenhæng kan en Cloud PACS- og DICOM-fremviserplatform fungere som et klinisk samarbejdslag, der supplerer eller moderniserer ældre billeddannelsesinfrastruktur, mens pålideligheden af DICOM-standarden bevares.
Standarden for billedobjekter og kommunikation kaldes DICOM. Et Picture Archiving and Communication System, eller PACS for kort, er et system, der har software og infrastruktur. Dette system gemmer, indekserer, henter og administrerer DICOM-undersøgelser. Hovedårsagen til at vi bruger PACS er til brug af disse DICOM-undersøgelser.
Nej. Digital Imaging and Communications in Medicine-standarden, eller DICOM for kort, er virkelig populær inden for mange områder. Dette inkluderer ting som kardiologi og ortopædi. Det bruges også i tandpleje og oftalmologi. Grundlæggende bruges DICOM i alle de specialer, der opretter og administrerer medicinske billeder, som kardiologi, ortopædi, tandpleje og oftalmologi.
DICOM-standarden er virkelig vigtig, fordi den sikrer, at objektstrukturer og metadata-tags er de samme. Det hjælper også med identifikatorer, som kaldes UID'er, og kommunikationstjenester. Når vi taler om ting, der arbejder sammen, som interoperabilitet, afhænger det virkelig af, hvordan folk implementerer DICOM-standarden. Det er derfor, hvad folk siger om, hvordan de følger reglerne, som kaldes konformitetserklæringer, virkelig betyder noget for DICOM-standarden.
En Unik Identifikator er en kode, der bruges overalt til at mærke undersøgelser, serier og instanser. Denne Unikke Identifikator hjælper computersystemer med at finde og hente billedobjekterne fra forskellige steder og firmaer. Den Unikke Identifikator er meget vigtig, fordi den sikrer, at den rigtige information findes og hentes.
DICOMweb er en måde at bruge DICOM-tjenester på nettet. Det bruger HTTP og REST til at gøre ting med DICOM-objekter. Du kan bruge DICOMweb til at lede efter ting, hente ting og gemme ting. DICOMweb gør alt dette ved hjælp af ting, der er normale for nettet.
Ja. DICOM-fremvisere kan åbne undersøgelser på din egen computer, men når det kommer til kliniske workflow-funktioner som at søge efter noget, sammenligne med tidligere undersøgelser, routing og styring, bliver disse ting normalt varetaget af PACS eller store enterprise-platforme. DICOM-fremvisere er bare ikke sat op til at håndtere alt det. Så du ville bruge DICOM-fremvisere til undersøgelserne. Og derefter bruge PACS eller enterprise-platforme til resten af de kliniske workflow-funktioner.
Er DICOM sikker i sig selv?
DICOM deltager i sikre arkitekturer, men sikkerhed og compliance afhænger af den fulde systemimplementering, inklusiv transportsikkerhed, adgangskontroller, revision og styring.
Almindelige årsager inkluderer manglende eller inkonsistente metadata, ikke-understøttede transfersyntakser eller orienterings-/afstandsproblemer, der påvirker gengivelse og målenøjagtighed.
Det er et leverandørdokument, der beskriver præcis hvilke DICOM-tjenester, SOP-klasser og transfersyntakser deres system understøtter, inklusiv eventuelle begrænsninger og konfigurationsdetaljer.
DICOMs metadata giver struktureret kontekst og konsekvent identitet, hvilket hjælper AI-workflows med pålideligt at indtage undersøgelser og opretholde sporbarhed gennem hele pipelinen.
|
