Współczesna radiologia nie charakteryzuje się już odrębnymi urządzeniami do obrazowania - jest napędzana przez cyfrowe ekosystemy, które łączą modalności obrazowania, przechowywanie danych i podejmowanie decyzji klinicznych w jeden przepływ pracy. Wśród nich kluczowe znaczenie dla osiągnięcia wydajności, skalowalności i dokładności diagnostycznej ma połączenie między systemami MRI a PACS.
Rezonans magnetyczny (MRI) jest jedną z najnowocześniejszych modalności obrazowania stosowanych obecnie, ponieważ ma zdolność do tworzenia bardzo szczegółowych obrazów tkanek miękkich, struktur neurologicznych i narządów wewnętrznych. Ten poziom szczegółowości wiąże się jednak z kompromisem, jakim są duże ilości danych obrazowych, które muszą być efektywnie przechowywane, obsługiwane i dostępne. Nawet najlepsza technologia MRI staje się nieskuteczna bez potężnego systemu do przetwarzania tych danych.
W tym procesie nieoceniony jest system PACS. Jako kamień węgielny w zarządzaniu danymi obrazowymi, PACS przekształca surowe dane wyjściowe MRI w dostępne, udostępnialne i klinicznie użyteczne informacje. Niniejszy artykuł analizuje techniczną, kliniczną i operacyjną współpracę MRI i PACS, oferując systemowe spojrzenie na zastosowanie tej integracji w celu usprawnienia procesów radiologicznych w nowoczesnej erze.
Systemy rezonansu magnetycznego (MRI) tworzą wysokiej jakości obrazy diagnostyczne, które są konwertowane do formatu DICOM i wysyłane do Systemu Archiwizacji i Komunikacji Obrazów (PACS). PACS przechowuje, strukturyzuje i rozpowszechnia te obrazy, zapewniając radiologom i klinicystom dostęp do nich z dowolnego miejsca i w czasie rzeczywistym. Ta integracja eliminuje ręczne przetwarzanie, przyspiesza proces diagnozy i znacznie zwiększa wydajność przepływu pracy w placówkach opieki zdrowotnej.
Rezonans magnetyczny (MRI) to bardzo zaawansowana modalność obrazowania diagnostycznego, ponieważ wykorzystuje silne pola magnetyczne i impulsy o częstotliwości radiowej do tworzenia szczegółowych obrazów przekrojowych ludzkiego ciała. Jest szczególnie przydatny w diagnozowaniu schorzeń mózgu, kręgosłupa, stawów i narządów wewnętrznych.
Dane generowane przez MRI są bardzo duże i skomplikowane, w przeciwieństwie do innych metod obrazowania. Każde badanie MRI składa się z serii sekwencji, które w większości przypadków skutkują setkami, a nawet tysiącami plastrów obrazu. Takie obrazy nie mogą być diagnozowane w izolacji od siebie, stąd istnieje duża potrzeba posiadania skutecznych systemów zarządzania danymi.
Główne cechy MRI to:
• Obrazowanie wielosekwencyjne o wysokiej rozdzielczości
• Liczne zbiory danych na jedno badanie.
• Potrzeba dokładnego porównania z wcześniejszymi skanami.
• Szerokie zastosowanie w neurologii, onkologii, ortopedii i kardiologii.
Ze względu na te cechy, procesy MRI są w dużym stopniu zależne od systemów zdolnych do przetwarzania dużych ilości danych obrazowych bez opóźnień i awarii.
Systemy Archiwizacji i Komunikacji Obrazów (PACS) to scentralizowane systemy używane do przechowywania, obsługi i zarządzania informacjami z obrazowania medycznego w placówce opieki zdrowotnej. Zamiast korzystania z fizycznego przechowywania lub fragmentarycznych systemów cyfrowych, PACS oferuje jednolitą infrastrukturę do przechowywania, pobierania i udostępniania badań obrazowych.
PACS to nie tylko system przechowywania w nowoczesnej opiece zdrowotnej, ale raczej kluczowy węzeł łączący urządzenia do obrazowania, radiologów i klinicystów. Usługi takie jak PostDICOM uzupełniają to o możliwość dostępu do platformy przez chmurę i rozszerzalną pamięć masową wraz z możliwością integracji w różnych lokalizacjach.
Podstawowe możliwości PACS to:
• Przechowywanie obrazów medycznych w formacie DICOM
• Szybki dostęp i prezentacja badań obrazowych.
• Zapewnienie bezpiecznego udostępniania informacji między działami i placówkami.
• Interoperacyjność z systemami RIS, HIS i EHR.
Wraz z stale rosnącą ilością badań obrazowych, PACS stał się skalowalnym i inteligentnym systemem, który może być pomocny we wspieraniu przepływów pracy klinicznej oraz wydajności operacyjnej.
 - Presented by PostDICOM.jpg)

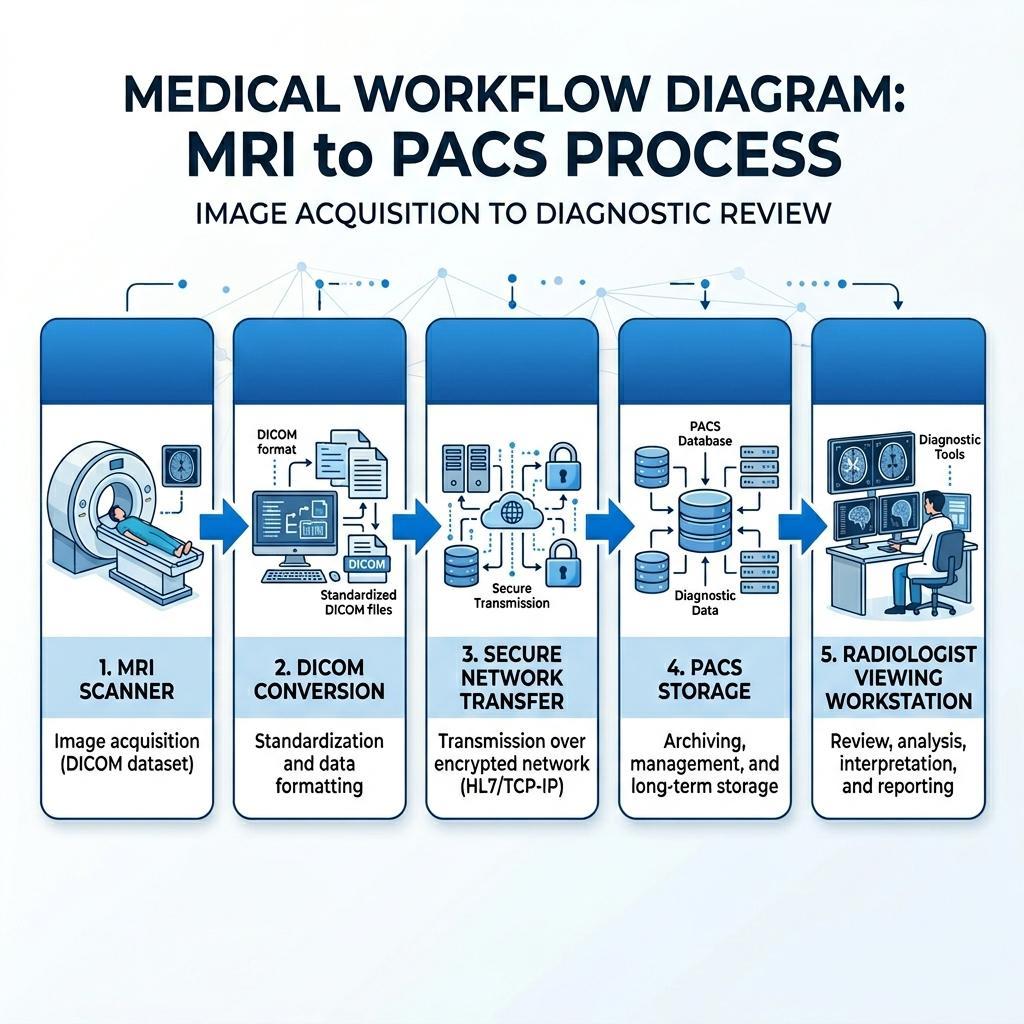

Aby zrozumieć pełny wpływ integracji MRI z PACS, należy przyjrzeć się przepływowi danych obrazowych w procesie akwizycji i diagnozy. Jest to kompleksowy przepływ pracy, który podkreśla wkład każdego elementu w wydajność i dokładność.
Proces zaczyna się od skanera MRI, który pozyskuje surowe dane obrazowe. Informacje te są rekonstruowane w obrazy o jakości diagnostycznej z uwzględnieniem standardowych protokołów obrazowania. Na tym etapie kluczowe jest tworzenie obrazów o wysokiej rozdzielczości, które mogą stanowić podstawę rzetelnej interpretacji klinicznej.
Po utworzeniu obrazów, są one tłumaczone na format DICOM. Format ten umożliwia, aby każdy obraz zawierał nie tylko informacje wizualne, ale także niezbędne metadane, takie jak informacje o pacjencie, parametry skanowania i identyfikatory badania. Standaryzacja DICOM odgrywa kluczową rolę w interoperacyjności między systemami.
Obrazy są konwertowane i wysyłane do systemu PACS za pośrednictwem bezpiecznych sieci. W tradycyjnych konfiguracjach odbywa się to w sieci lokalnej, a w nowoczesnych konfiguracjach chmurowych wykorzystuje się szyfrowane połączenia internetowe w celu ułatwienia szybkiego i bezpiecznego transferu danych.
PACS przetwarza obrazy i przechowuje je w strukturach danych posortowanych według dokumentacji pacjenta, rodzaju badań i czasu. Zaawansowane indeksowanie oznacza, że obrazy mogą być natychmiast dostępne w razie potrzeby, nawet w ogromnych systemach opieki zdrowotnej z tysiącami badań dziennie.
Obrazy MRI są dostępne dla radiologów za pośrednictwem przeglądarek DICOM, które są częścią systemu PACS. Takie przeglądarki oferują zaawansowane funkcje, takie jak rekonstrukcja wielopłaszczyznowa, powiększanie, kontrast i porównywanie obok siebie z poprzednimi badaniami. W tym momencie następuje interpretacja kliniczna.
Ostatecznie obrazy i zinterpretowane raporty są wymieniane z lekarzami i ekspertami. W większości przypadków można to rozszerzyć na zdalnych radiologów, co ułatwia procesy teleradiologiczne, które mogą wspierać usługi diagnostyczne 24/7.
Weźmy mały szpital z dużą liczbą neurologicznych skanów MRI. W przypadku braku wbudowanego systemu PACS obrazy musiałyby być przenoszone ręcznie, przechowywane lokalnie i dostępne za pośrednictwem ograniczonych stacji roboczych. Powoduje to opóźnienia, wysokie prawdopodobieństwo błędów i ograniczenie współpracy.
Korzystając z chmurowego systemu PACS, takiego jak PostDICOM, można znacznie usprawnić przepływ pracy. Obrazy MRI są automatycznie przesyłane do chmury, gdzie są natychmiast dostępne dla radiologów na miejscu i zdalnie. Lekarze mogą uzyskać dostęp do wyników z innych oddziałów, a ci w innych obszarach mogą udzielić drugiej opinii bez żadnych opóźnień.
Ta zmiana nie tylko sprawia, że przepływ pracy jest bardziej wydajny, ale także sprawia, że opieka nad pacjentem jest bardziej skuteczna dzięki krótszemu czasowi realizacji diagnoz i szybszym decyzjom klinicznym.
| Cecha | Bez PACS | Z PACS |
| Przechowywanie obrazów | Lokalne, rozproszone | Scentralizowane, skalowalne |
| Dostępność | Ograniczona (tylko na miejscu) | Dostęp z dowolnego miejsca i o każdej porze |
| Szybkość przepływu pracy | Wolna, ręczna | Zautomatyzowana, w czasie rzeczywistym |
| Współpraca | Utrudniona | Płynna |
| Bezpieczeństwo danych | Narażone na ryzyko | Bezpieczne i zgodne z przepisami |
| Skalowalność | Ograniczona | Wysoce skalowalne |
Porównanie pokazuje, że systemy MRI mogą osiągnąć swój maksymalny potencjał kliniczny i operacyjny tylko w połączeniu z PACS.
Połączenie MRI i PACS zapewnia ogromne korzyści w przepływach pracy klinicznej. Usprawnienia te są nie tylko operacyjne, ale także bezpośrednio wpływają na wyniki leczenia pacjentów.
Dostęp do obrazów MRI w czasie rzeczywistym umożliwia radiologom natychmiastowe rozpoczęcie interpretacji obrazów. Jest to szczególnie ważne w sytuacjach awaryjnych, gdzie szybka diagnoza może mieć ogromny wpływ na wybór leczenia.
Radiolodzy mogą korzystać z bardziej zaawansowanych narzędzi wizualizacyjnych i historycznych danych obrazowych, aby dokonywać dokładniejszej i bardziej kompleksowej analizy. Ponieważ skany są porównywane między obecnymi a poprzednimi skanami, pomaga to w wykrywaniu tych drobnych zmian, które w przeciwnym razie zostałyby przeoczone.
PACS ułatwia łatwą wymianę badań MRI między oddziałami i regionami geograficznymi. Sprzyja to opiece wielodyscyplinarnej, w której różni eksperci są zaangażowani w planowanie diagnozy i leczenia.
Automatyzacja minimalizuje ryzyko błędów ludzkich, w tym błędnego wprowadzania danych lub utraty zdjęć. Standaryzowane przepływy pracy zapewniają jednolitość i niezawodność procesów obrazowania.
Technicznie rzecz biorąc, integracja MRI-PACS obejmuje kilka wzajemnie powiązanych elementów, które współpracują ze sobą, aby zapewnić wydajny przepływ danych.
• Skaner MRI
• Interfejs DICOM
• Infrastruktura sieciowa
• Serwer PACS (chmurowy lub lokalny)
• Przeglądarka DICOM
Przepływ pracy można podsumować jako przepływ danych obrazowych, począwszy od ich przechwycenia, a skończywszy na ich interpretacji. Obrazy MRI są tłumaczone na format DICOM, przesyłane przez bezpieczne sieci, przechowywane w systemie PACS i przeglądane za pomocą aplikacji przeglądarek do użytku w praktyce klinicznej.
Integracja w dużym stopniu zależy od wielu czynników:
• Wymagania dotyczące przepustowości: MRI generuje ogromne pliki, dlatego do przesyłania danych niezbędne są szybkie sieci.
• Opóźnienie: Opóźnienia w transmisji mogą wpłynąć na czas diagnozy, szczególnie w pilnych przypadkach.
• Skalowalność przechowywania: Wraz ze wzrostem wolumenów obrazowania, systemy powinny być w stanie skalować się bez wpływu na wydajność.
• Bezpieczeństwo danych: Bezpieczeństwo danych jest gwarantowane przez przepisy i regulacje, takie jak HIPAA i RODO.
Rozwiązania PACS mogą być tradycyjne i oparte na chmurze, a organizacje opieki zdrowotnej muszą zdecydować, który typ odpowiada ich działalności.
| Cecha | Tradycyjny PACS | Cloud PACS |
| Wdrożenie | Serwery na miejscu | Zdalna infrastruktura chmurowa |
| Koszt | Wysoka inwestycja początkowa | Model oparty na subskrypcji |
| Skalowalność | Ograniczona | Praktycznie nieograniczona |
| Zdalny dostęp | Ograniczony | W pełni dostępny |
| Konserwacja | Zarządzana wewnętrznie | Zarządzana przez dostawcę |
Elastyczność i skalowalność systemów opartych na chmurze są oczywiste, a ich wykorzystanie w przepływach pracy MRI zyskuje na popularności.
 - Presented by PostDICOM.jpg)
Teleradiologia zajęła istotne miejsce we współczesnym systemie opieki zdrowotnej, zwłaszcza w obszarach, w których brakuje specjalistów. Integracja MRI i PACS pomaga radiologom odczytywać badania obrazowe zdalnie, aby zapewnić stałe wsparcie diagnostyczne.
Ta zdolność umożliwia świadczeniodawcom:
• Utrzymanie dostępności raportowania 24/7
• Korzystanie z umiejętności specjalistycznych na całym świecie.
• Zminimalizowanie czasu realizacji opieki nad pacjentem.
• Obsługa społeczności wiejskich i niedostatecznie obsługiwanych.
Dziedzina sztucznej inteligencji szybko zmienia krajobraz analizy i wykorzystania danych obrazowych. Dzięki połączeniu z systemem PACS narzędzia AI będą w stanie zoptymalizować przepływy pracy MRI, automatyzując rutynowe czynności i wspomagając decyzje diagnostyczne.
Typowe zastosowania AI to:
• Automatyzacja wykrywania nieprawidłowości.
• Analiza i segmentacja obrazu.
• Priorytetyzacja przepływu pracy według pilności.
• Systemy wspomagania decyzji klinicznych.
Ponieważ dane MRI są dość złożone, narzędzia oparte na sztucznej inteligencji mogą być szczególnie wydajne i dokładne.
Instytucje medyczne muszą myśleć o potencjalnej optymalizacji integracji MRI-PACS, gdy zaczynają doświadczać nieefektywności w swojej działalności lub ograniczeń skalowalności.
Typowe wskaźniki obejmują:
• Rosnąca objętość obrazowania
• Opóźnienia w raportowaniu
• Ograniczenia przechowywania
• Potrzeba zdalnego dostępu
• Wymagania dotyczące współpracy w wielu lokalizacjach
Modernizacja rozwiązań PACS może pomóc w rozwiązaniu tych wyzwań i poprawić ogólną wydajność przepływów pracy.
Chociaż ma to swoje zalety, integracja może również wiązać się z wieloma wyzwaniami, które należy pokonać, aby osiągnąć najlepszą wydajność.
Badania MRI dostarczają duże ilości danych, które mogą przytłoczyć systemy przechowywania i transmisji. Problem ten można kontrolować poprzez wprowadzenie takich strategii, jak przechowywanie w chmurze i kompresja danych.
Brak przepustowości sieci może spowolnić transfer obrazu i zakłócić przepływ pracy. Problemy te można złagodzić poprzez modernizację infrastruktury i optymalizację routingu danych.
Przestarzałe systemy mogą nie być kompatybilne z nowymi rozwiązaniami PACS, a integracja może być problematyczna. Długoterminowa skalowalność wymaga przejścia na platformy interoperacyjne.
Utrzymanie poufności informacji o pacjencie jest priorytetem. Szyfrowanie, bezpieczne kontrole dostępu i systemy zgodności z przepisami odgrywają kluczową rolę w utrzymaniu integralności danych.
Przyszłość integracji MRI-PACS jest kształtowana przez postępy w dziedzinie chmury obliczeniowej, sztucznej inteligencji i standardów interoperacyjności. Systemy opieki zdrowotnej przechodzą na w pełni zintegrowane, natywne dla chmury środowiska, które mogą wspomagać współpracę w czasie rzeczywistym i diagnostykę predykcyjną.
Pojawiające się trendy obejmują:
• Archiwa neutralne producenta (VNA)Archiwa neutralne producenta (VNA)
• Przepływy pracy diagnostycznej oparte na AI
• Udostępnianie danych w czasie rzeczywistym między systemami.
• Lepsza interoperacyjność ze standardowymi protokołami.
Innowacje te będą nadal zwiększać wydajność, obniżać koszty i poprawiać wyniki leczenia pacjentów.
PACS przechowuje, organizuje i dystrybuuje obrazy MRI, co pozwala na szybki dostęp i efektywne zarządzanie przepływem pracy.
Badania MRI generują ogromne i złożone dane, które muszą być zorganizowane i łatwo dostępne, a to właśnie oferuje PACS.
Tak, systemy Cloud PACS umożliwiają bezpieczny dostęp do obrazów MRI z dowolnego miejsca.
Skalowalność, dostępność i efektywność kosztowa Cloud PACS są w większości przypadków korzystniejsze niż w przypadku tradycyjnych systemów.
PACS wspomaga dokładniejsze diagnozy, oferując zaawansowaną wizualizację i dostęp do wcześniejszych danych obrazowych.
DICOM to standard używany do przechowywania i przesyłania obrazów MRI oraz powiązanych danych pacjenta i badania.
